Нужна помощь с ТЭЦ и отрицательными токами

[aidoqa]

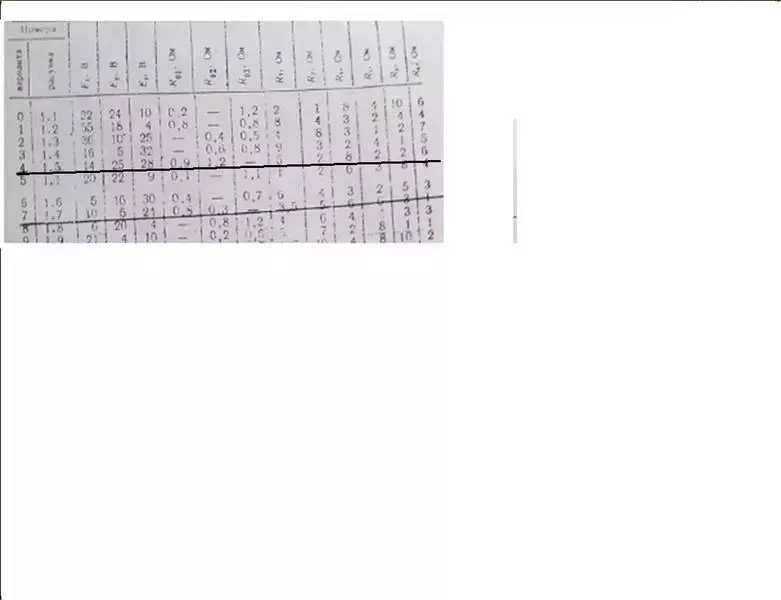

кто знает ТЭЦ помогите с четвертым варинатом!!!первые два пунта сделал ответы не сходятся!! токи отрицтельные,чу чуть по по же закину свое решение!



[aidoqa]

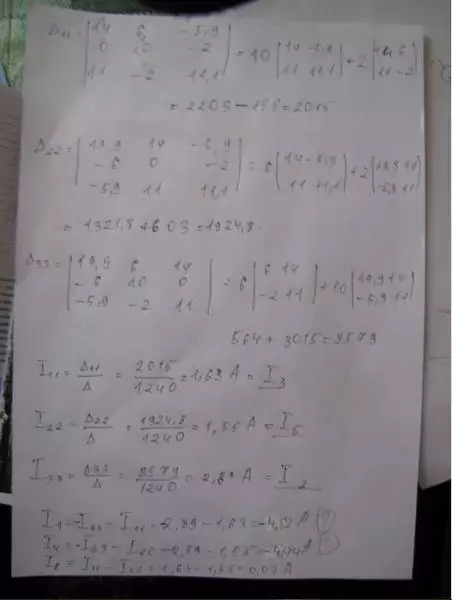

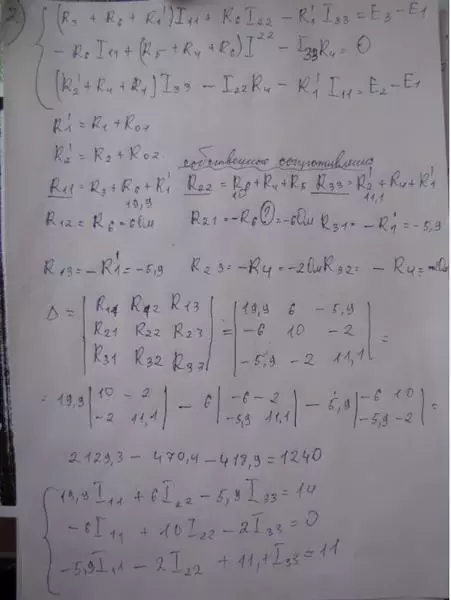

Решение первого и второго пункта



[aidoqa]

или дайте совет)



[akok]

Ох у тебя и вопросы



[aidoqa]

мне бы узнать я хобя правильно сделал первый и второй пункт)?



[Techno]

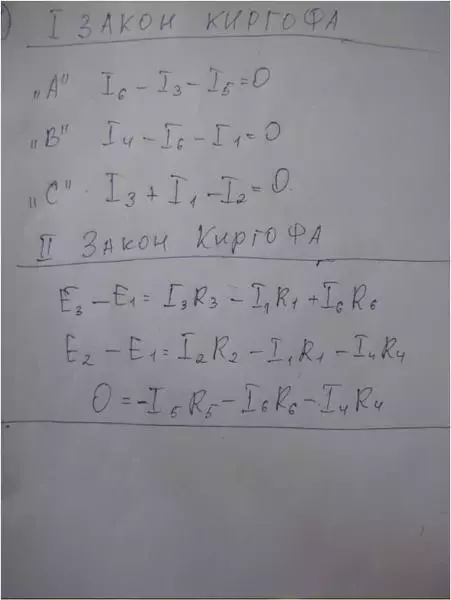

Второй закон Кирхгофа, второе уравнение:
E2-E1=I2R2-I1R1-I4R4

Почему минусы, там где я выделил красным?



[shestale]

токи отрицтельные

Это означает, что выбранные тобой направления токов противоположны их действительным направлениям.



[aidoqa]

точно не углядел))I1R1 точно со знаком минус потому что он не совпадает по направлению с I33 так же и I4R4 и I1R1)
у меня такой вопрос почему в рисунке #4 токи если проверять первы и второым закона они не совпадают?



[shestale]

у меня такой вопрос почему в рисунке #4 токи если проверять первы и второым закона они не совпадают?

Наверное есть ошибка, проверь....или примени метод, кажется он называется "метод контурных токов".



[aidoqa]

я и пременил)) только я не могу поянь где я допустил ошибку?
