Помощь в выполнении контрольной работы по ТЭЦ для схемы 1

  • Автор темы Автор темы daulet
  • Дата начала Дата начала

daulet

Новый пользователь
Сообщения
3
Реакции
0

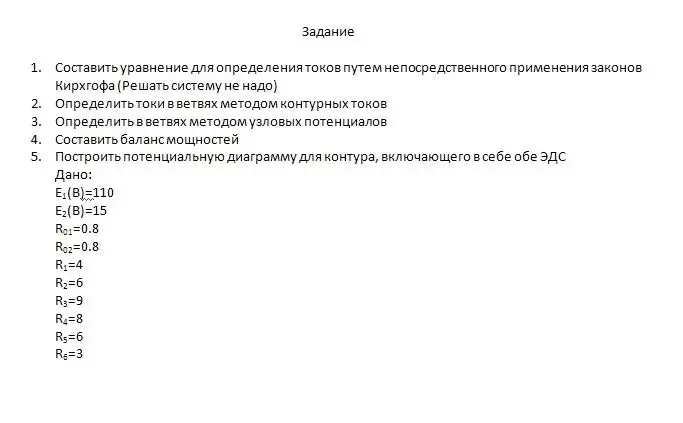

Добрый день, помогите с выполнением контрольной работы по ТЭЦ.  23.10.2011 16-11_000.webp

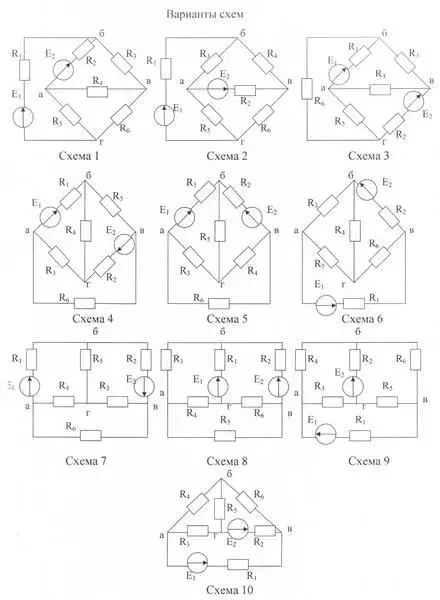

Мне нужно выполнить все задания по схеме 1.
Помогите составить уравнения, а расчеты как нибудь сам постораюсь решить и составить диаграмму

Techno, чего хихикаешь? Решай давай :p

Добрый день akoK и Techno, помогите мне с данным заданием. Я сколко раз смотрел, но не понял как решается

Определение токов в ветвях методом контурных токов.
Сущность метода контурных токов заключается в предположении, что в каждом контуре проходит свой ток (контурный ток). Тогда на общих участках, расположенных на границе двух соседних контуров, будет протекать ток, равный алгебраической сумме токов этих контуров.
Зададимся контурами:

1 контур - ограничен сопротивлениями R1-R2-R3
2 контур - ограничен сопротивлениями R2-R3-R4
3 контур - ограничен сопротивлениями R4-R6-R5

Зададимся токами, протекающими в каждом контуре.

1 контур - ток I11
2 контур - ток I22
3 контур - ток I33

Составляем уравнения по второму закону Кирхгофа, обходя все три контура в одном направлении, например в направлении движения по часовой стрелке.

Уравнение для контура 1

E1 =R1 I11 + R2 (I11- I22) + R5 (I11- I33)
110=4 I11 + 6 I11 - 6 I22 + 6 I11 - 6 I33
110=16 I11 – 6 I22 - 6 I33

Уравнение для контура 2

E2=R2 (I22- I11) + R3 I22 + R4 (I22- I33)
15=6 I22 - 6 I11 + 9 I22 + 8 I22 - 8 I33
15=23 I22 - 6 I11 - 8 I33

Уравнение для контура 3

0=R4 (I33- I22) + R6 I33 + R5 (I33- I11)
0=8 I33 - 8 I22 + 3 I33 + 6 I33 - 6 I11
0=14 I33 - 8 I22 - 6 I11

Добрый день shestale, получается вы составили уравнения для определения токов, путем закона Кирхгофа?

Добавлено через 41 минуту 17 секунд
А как определить токи в ветвях методом контурных токов?:unknw:

Это и есть метод контурных токов. Еще раз прочитай внимательно:
Сущность метода контурных токов заключается в предположении, что в каждом контуре проходит свой ток (контурный ток). Тогда на общих участках, расположенных на границе двух соседних контуров, будет протекать ток, равный алгебраической сумме токов этих контуров.
Токи I11, I22 и I33 - контурные токи.
Определив I11, I22 и I33 вы сможете определить токи на отдельных участках схемы, складывая протекающие по ним контурные токи.
т.е. ток, протекающий через R2 будет равен (I11-I22), протекающий через R4, будет равен (I22-I33), а протекающий через R5, будет равен (I33-I11).
