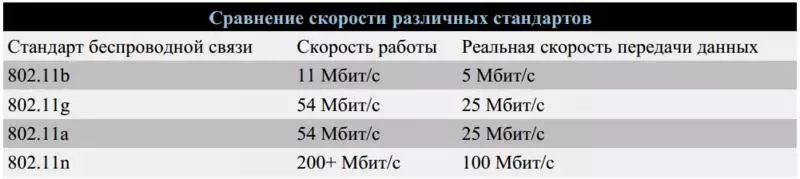

Стандарт 802.11n
Стандарт 802.11n повышает скорость передачи данных практически вчетверо по сравнению с устройствами стандартов 802.11g (максимальная скорость которых равна 54 Мбит/с), при условии использования в режиме 802.11n с другими устройствами 802.11n. Теоретически 802.11n способен обеспечить скорость передачи данных до 600 Мбит/с (стандарт IEEE 802.11ac до 1.3 Гбит/с), применяя передачу данных сразу по четырем антеннам. По одной антенне — до 150 Мбит/с.
Устройства 802.11n работают в диапазонах 2,4—2,5 или 5,0 ГГц.
Кроме того, устройства 802.11n могут работать в трёх режимах:
наследуемом (Legacy), в котором обеспечивается поддержка устройств 802.11b/g и 802.11a;
смешанном (Mixed), в котором поддерживаются устройства 802.11b/g, 802.11a и 802.11n;
«чистом» режиме — 802.11n (именно в этом режиме и можно воспользоваться преимуществами повышенной скорости и увеличенной дальностью передачи данных, обеспечиваемыми стандартом 802.11n).
Совместимость со старыми стандартами 802.11
Рабочая группа IEEE гарантирует обратную совместимость новых устройств 802.11n с
оборудованием 802.11a/b/g при условии использования одного и того же частотного диапазона
и канала. Другими словами, как мы уже говорили, поддержка 20-мегагерцовых каналов
пригодится для обратной совместимости.
Совместимость с существующим оборудованием 802.11a/b/g будет обеспечиваться средствами
MAC-уровня. То есть все существующие устройства стандартов 802.11a/b/g смогут
подключаться к точкам доступа 802.11n. На уровне MAC также будет обеспечена
совместимость схем модуляции для соответствующих частотных диапазонов. Естественно,
придётся решить проблемы, возникающие при взаимодействии оборудования различных
стандартов.
Спецификации IEEE 802.11
802.11a, 802.11b и 802.11g относятся к физическому уровню среды передачи;
802.11d, 802.11e, 802.11i, 802.11j, 802.11h и 802.11r - к вышележащему MAC-уровню,
802.11f и 802.11c - к более высоким уровням (модель OSI).
Спецификация 802.11d
Стремясь расширить географию распространения сетей стандарта 802.11, IEEE разрабатывает
универсальные требования к физическому уровню 802.11 (процедуры формирования каналов,
псевдослучайные последовательности частот, дополнительные параметры для MIB и т.д.).
Стандарт определял требования к физическим параметрам каналов (мощность излучения и
диапазоны частот) и устройств беспроводных сетей с целью обеспечения их соответствия
законодательным нормам различных стран.
Спецификация 802.11e
Спецификации разрабатываемого стандарта 802.11е позволяют создавать мультисервисные
беспроводные ЛС, ориентированные на различные категории пользователей, как
корпоративных так и индивидуальных. При сохраненеии полной совместимости с уже
принятыми стандартами 802.11а и b, он позволит расширить их функциональность за счет
поддержки потоковых мультимедиа-данных и гарантированного качества услуг (QoS).
Спецификация 802.11h
Рабочая группа IEEE 802.11h рассматривает возможность дополнения существующих
спецификаций 802.11 MAC (уровень доступа к среде передачи) и 802.11a PHY (физический
уровень в сетях 802.11a) алгоритмами эффективного выбора частот для офисных и уличных
беспроводных сетей, а также средствами управления использованием спектра, контроля за
излучаемой мощностью и генерации соответствующих отчетов.
Предполагается, что решение этих задач будет базироваться на использовании протоколов
Dynamic Frequency Selection (DFS) и Transmit Power Control (TPC), предложенных
Европейским институтом стандартов по телекоммуникациям (ETSI). Указанные протоколы
предусматривают динамическое реагирование клиентов беспроводной сети на интерференцию
радиосигналов путем перехода на другой канал, снижения мощности либо обоими способами.
Разработка данного стандарта связана с проблемами при использовании 802.11а в Европе, где в
диапазоне 5 ГГц работают некоторые системы спутниковой связи. Для предотвращения
взаимных помех стандарт 802.11h имеет механизм "квазиинтеллектуального" управления
мощностью излучения и выбором несущей частоты передачи.
Спецификация 802.11i
Целью создания данной спецификации является повышение уровня безопасности
беспроводных сетей. В ней реализован набор защитных функций при обмене информацией
через беспроводные сети - в частности, технология AES (Advanced Encryption Standard) -
алгоритм шифрования, поддерживающий ключи длиной 128, 192 и 256 бит. Предусматривается
совместимость всех используемых в данное время устройств - в частности, Intel Centrino - с
802.11i-сетями.
Спецификация 802.11j
Спецификация предназначена для Японии и расширяет стандарт 802.11а добавочным каналом
4,9 ГГц.
Спецификация 802.11r
Данный стандарт предусматривает создание универсальной и совместимой системы роуминга
для возможности перехода пользователя из зоны действия одной сети в зону действия другой.
Спецификация 802.11f
Спецификация описывает протокол обмена служебной информацией между точками доступа
(Inter-Access Point Protocol, IAPP), что необходимо для построения распределенных
беспроводных сетей передачи данных.
Спецификация 802.11c
Стандарт, регламентирующий работу беспроводных мостов. Данная спецификация
используется производителями беспроводных устройств при разработке точек доступа.
802.11 — Изначальный 1 Мбит/с и 2 Мбит/c, 2,4 ГГц и ИК стандарт (1997)
802.11a — 54 Мбит/c, 5 ГГц стандарт (1999, выход продуктов в 2001)
802.11b — Улучшения к 802.11 для поддержки 5,5 и 11 Мбит/с (1999)
802.11c — Процедуры операций с мостами; включен в стандарт IEEE 802.1D (2001)
802.11d — Интернациональные роуминговые расширения (2001)
802.11e — Улучшения: QoS, включение packet bursting (2005)
802.11F — Inter-Access Point Protocol (2003)
802.11g — 54 Мбит/c, 2,4 ГГц стандарт (обратная совместимость с b) (2003)
802.11h — Распределенный по спектру 802.11a (5 GHz) для совместимости в Европе (2004)
802.11i — Улучшенная безопасность (2004)
802.11j — Расширения для Японии (2004)
802.11k — Улучшения измерения радио ресурсов
802.11l — Зарезервирован
802.11m — Поддержание эталона; обрезки
802.11n — Увеличение скорости передачи данных (600 Мбит/c). 2,4-2,5 или 5 ГГц.
Обратная совместимость с 802.11a/b/g . Особенно распространён на рынке в США в устройствах D-Link, Cisco и Apple. (сентябрь 2009)
802.11o — Зарезервирован
802.11p — WAVE — Wireless Access for the Vehicular Environment (Беспроводной Доступ для Транспортной Среды, такой как машины скорой помощи или пассажирский транспорт)
802.11q — Зарезервирован, иногда его путают с 802.1Q
802.11r — Быстрый роуминг
802.11s — ESS Mesh Networking (англ.) (Extended Service Set — Расширенный Набор Служб; Mesh Network — Ячеистая Сеть)
802.11T — Wireless Performance Prediction (WPP, Предсказание Производительности Беспроводного Оборудования) — методы тестов и измерений
802.11u — Взаимодействие с не-802 сетями (например, сотовые сети)
802.11v — Управление беспроводными сетями
802.11x — Зарезервирован и не будет использоваться. Не нужно путать со стандартом контроля доступа IEEE 802.1X
802.11y — Дополнительный стандарт связи, работающий на частотах 3,65-3,70 ГГц. Обеспечивает скорость до 54 Мb/с на расстоянии до 5000 м на открытом пространстве.
802.11w — Protected Management Frames (Защищенные Управляющие Фреймы)
802.11ac — Новый, разрабатываемый IEEE стандарт. Скорости передачи данных до 1.3 Гбит/c, энергопотребление по сравнению с 802.11n снижено до 6 раз.
Обратная совместимость с 802.11a/b/g/n. Финальная версия стандарта ожидается к концу 2012 года, а устройства, реализующие новый стандарт уже представлены.
802.11ad — Модификация стандарта 802.11ac, работающая в 60Ghz.
802.11as(предположительно) — Новый стандарт использующий резонаторно-щелевые антенны, работающая на частоте 135 ГГц. Скорости передачи данных до 20 Гбит/c. Коэффициент усиления антенны равен 5,68 дБ.
802.11a/h/j/n
Канал Частота (ГГц)
34---- 5,170
36---- 5,180
38---- 5,190
40---- 5,200
42---- 5,210
44---- 5,220
46---- 5,230
48---- 5,240
52---- 5,260
56---- 5,280
60---- 5,300
64---- 5,320
100--- 5,500
104--- 5,520
108--- 5,540
112--- 5,560
116--- 5,580
120--- 5,600
124--- 5,620
128--- 5,640
132--- 5,660
136--- 5,680
140--- 5,700
147--- 5,735
149--- 5,745
151--- 5,755
153--- 5,765
155--- 5,775
157--- 5,785
159--- 5,795
161--- 5,805
163--- 5,815
165--- 5,825
167--- 5,835
171--- 5,855
173--- 5,865
177--- 5,885
180--- 5,905

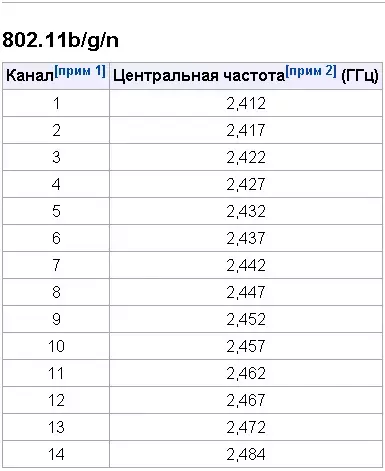

802.11b/g/n
Примечания:
802.11F и 802.11T являются рекомендациями, а не стандартами, поэтому используются заглавные буквы.
Названия стандартов укорочены.
